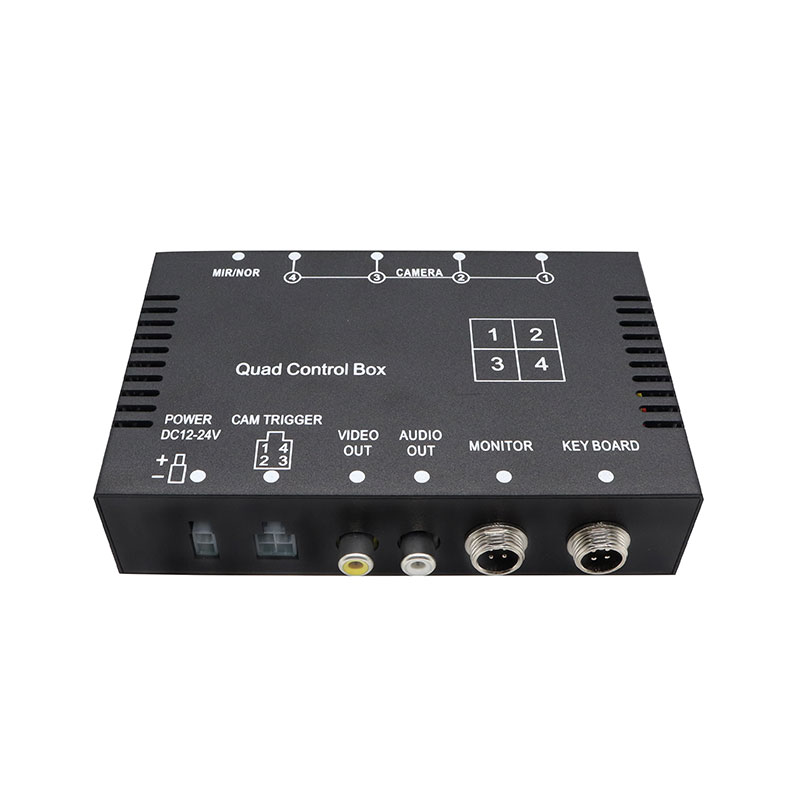

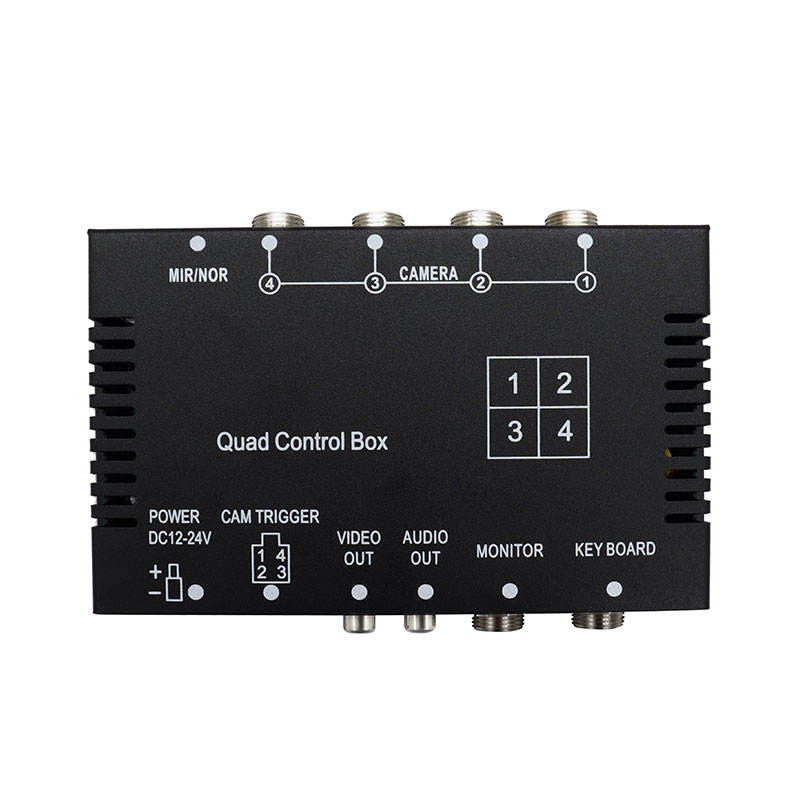

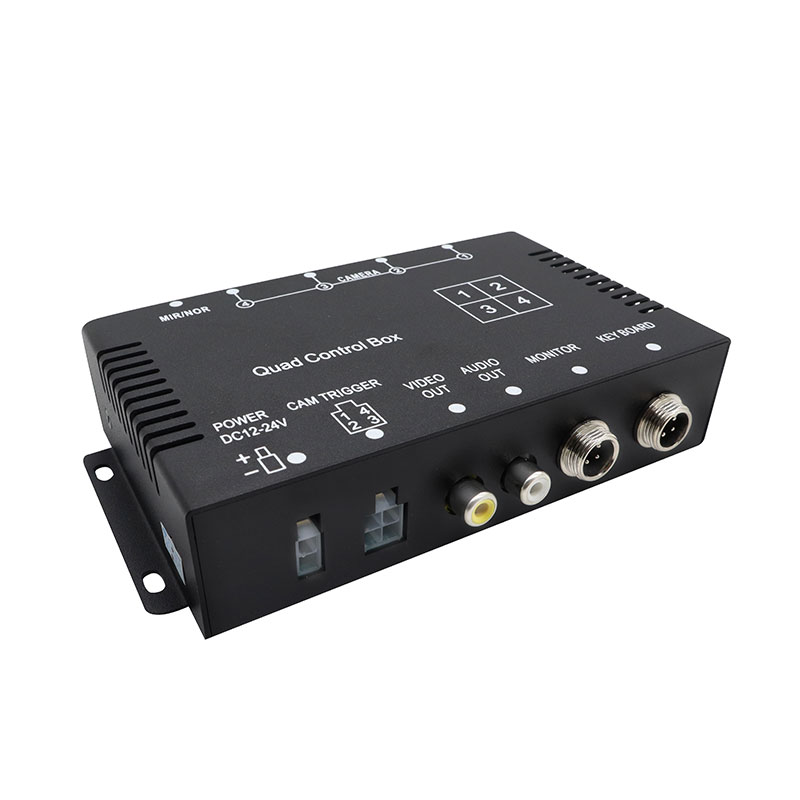

4CH voertuigvideobedieningsbox voor weergave van meerdere camera's en cameraschakeling

In plaats van meerdere camera's rechtstreeks op afzonderlijke besturingsapparaten aan te sluiten, biedt de controller 4 camera-ingangen in één compacte eenheid, waardoor verschillende camerabeelden kunnen worden geselecteerd en weergegeven via een voertuigmonitor. Het systeem ondersteunt vier CVBS-voertuigcamera's en kan de videoweergave automatisch verdelen of schakelen op basis van de geselecteerde bedrijfsmodus. Elke camera kan afzonderlijk worden geactiveerd, terwijl het systeem de bijbehorende camera automatisch op volledig scherm kan weergeven wanneer een triggersignaal wordt geactiveerd.  Elk kanaal ondersteunt onafhankelijke spiegel-/normaalbeeldinstellingen, waardoor het systeem geschikt is voor verschillende camera-installatieposities. Nadat een triggersignaal is geannuleerd, kan het systeem het terugkeren van het beeld ongeveer 2 seconden vertragen voordat het terugkeert naar de vorige weergavestatus. Dit maakt het product geschikt voor het schakelen van voertuigcamera's, achteruitkijkcamerasystemen, multicamerabewaking en videosystemen voor bedrijfsvoertuigen.

Producteigenschappen

1. 4CH multicamera-ingang

De controller ondersteunt vier CVBS-camera-ingangen, waardoor meerdere voertuigcamera's in één videobewakingssysteem kunnen worden geïntegreerd.

Het kan worden verbonden met:

• Camera aan de voorkant
• Achteruitrijcamera
• Camera aan de linkerkant
• Camera aan de rechterkant

Dit maakt hem geschikt voor voertuigmonitoringsystemen met 4 camera's.

2. Automatische camerawisseling

Wanneer een triggersignaal wordt geactiveerd, kan de bijbehorende camera automatisch overschakelen naar weergave op volledig scherm.

Deze functie is handig voor toepassingen zoals:

• Activering van de achteruitrijcamera
• Controle richtingaanwijzers
• Activering van de zijcamera
• Deur- of speciale voertuigbewaking

3. Individuele triggerbediening

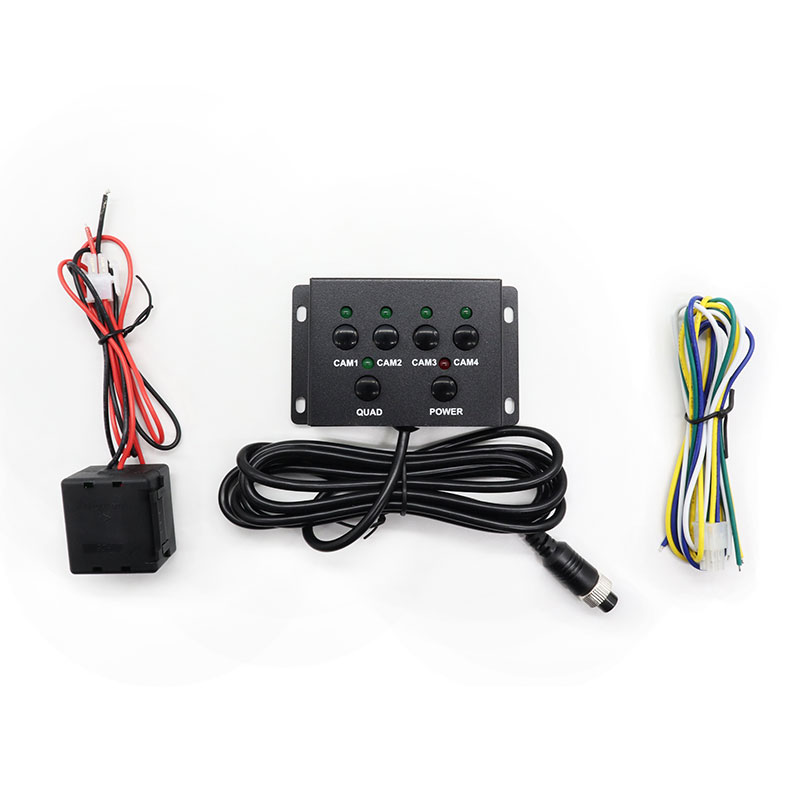

Elke camera kan afzonderlijk worden geactiveerd. De gebruiker kan elk van de vier camerakanalen selecteren via de triggerdraad of handmatige bediening, waardoor flexibele bediening voor verschillende voertuigconfiguraties mogelijk wordt.

4. Configureerbare cameraprioriteit

Het systeem ondersteunt weergaveprioriteitinstellingen voor: CAM1 / CAM2 / CAM3 / CAM4. Hierdoor kan de installateur bepalen welke camera voorrang moet krijgen wanneer er meerdere triggersignalen worden ontvangen.

5. Meerdere videoconnectoropties

Video-uitvoer is beschikbaar via: RCA / 4P luchtvaartconnector. Dit biedt flexibiliteit voor integratie met verschillende voertuigmonitor- en camerabedradingssystemen.

Productparameters

Producttype: D1 4CH voertuigvideobedieningskast

Camera-invoer: 4CH CVBS

Cameraselectie: Individuele trigger / handmatige selectie

Weergave: Automatisch schakelen op volledig scherm

Weergaveprioriteit: CAM1 / CAM2 / CAM3 / CAM4

Beeldinstelling: Normaal / Spiegel

Triggerfunctie: Individuele cameratrigger

Terugkeervertraging activeren: Ongeveer. 2 seconden

Videoformaat: PAL/NTSC

Audio: Audio-uitvoer ondersteund

Vermogen: 12V voor camera's en LCD

Werkspanning: 9V–32V

Bescherming: Bescherming tegen hoge spanning / lage spanning / overbelasting

Video-uitgangsconnector: RCA / 4P-luchtvaart

Dimensie: 155 × 87 × 32 mm

Toepassingsscenario's

1. Vrachtwagencamerasysteem

De controller kan meerdere camera's aansluiten op een vrachtwagencamerasysteem, inclusief camera's aan de voor-, achter- en zijkant.

2. Toezicht op bedrijfsvoertuigen

Geschikt voor videobewakingssystemen voor bedrijfsvoertuigen waarbij meerdere camera's op één voertuigdisplay moeten worden aangesloten.

Toepassingen kunnen zijn:

• Bestelwagens
• Logistieke voertuigen
• Servicevoertuigen
• Bedrijfsvoertuigen
• Commerciële bestelwagens
• Buscamerasysteem

De 4CH-videocontroller kan worden geïntegreerd in buscamerasystemen voor bewaking aan de voor-, achterzijde en zijkant.

3. Bouwvoertuig

Geschikt voor bouw- en speciale voertuigen waarbij meerdere camerabeelden rondom het voertuig vereist zijn.

Voorbeelden zijn onder meer:

• Dump vrachtwagens
• Betonmixers
• Graafmachines
• Wielladers
• Voertuigen voor speciale doeleinden
• Achteruitrijcamerasysteem

De controller kan worden gebruikt als controller voor een achteruitrijcamera om automatisch de achteruitrijcamera weer te geven wanneer een omgekeerde trigger wordt geactiveerd.

4. Bewakingssysteem met meerdere camera's

Voor voertuigen die meerdere kijkhoeken vereisen, biedt de videocontroller voor meerdere camera's gecentraliseerde camerawisseling en weergavebeheer.

Typische voertuigcameraconfiguratie

Typisch voertuigsysteem met 4 camera's:

• CAM1 → Vooraanzichtcamera
• CAM2 → Achteruitkijk-/achteruitrijcamera
• CAM3 → Camera voor linkerzijaanzicht
• CAM4 → Camera voor rechterzijaanzicht

Controle:

Triggerdraad / handmatige selectie

Weergave: Automatische omschakeling naar volledig scherm

Afbeelding: Normaal / Spiegel selecteerbaar

Video: CVBS

Stroom: 9–32V

Veelgestelde vragen

Vraag 1: Hoeveel camera's kan deze videocontrolebox ondersteunen?

De controller ondersteunt 4 CVBS-camera-ingangen.

Vraag 2: Kan elke camera afzonderlijk worden geactiveerd?

Ja. Elke camera kan afzonderlijk worden geactiveerd via de triggerdraad.

Vraag 3: Kan de camera automatisch op volledig scherm worden weergegeven?

Ja. Wanneer het bijbehorende triggersignaal wordt geactiveerd, kan de geselecteerde camera automatisch overschakelen naar weergave op volledig scherm.

Q4: Kan ik de camera handmatig selecteren?

Ja. Via de bedieningsfunctie kan elk van de vier camerakanalen worden geselecteerd.

Vraag 5: Kan elke camera een andere spiegelinstelling gebruiken?

Ja. Elk kanaal ondersteunt onafhankelijke normale of spiegelbeeldinstellingen.

Vraag 6: Welke voertuigen kunnen deze controller gebruiken?

Het kan worden gebruikt voor vrachtwagens, bussen, bedrijfsvoertuigen, bouwvoertuigen, speciale voertuigen en wagenparkcamerasystemen.

Vraag 7: Ondersteunt het 24V-voertuigen?

Ja. De werkspanning is 9–32V, waardoor hij geschikt is voor zowel 12V- als 24V-voertuigtoepassingen.

Vraag 8: Ondersteunt de controller PAL en NTSC?

Ja. Zowel PAL- als NTSC-videoformaten worden ondersteund.

Vraag 9: Ondersteunt het audio?

Ja. De controller ondersteunt audio-uitvoer.

Vraag 10: Wat gebeurt er nadat de trigger is geannuleerd?

Nadat de trigger is geannuleerd, kan het beeld ongeveer 2 seconden blijven staan ​​voordat het terugkeert naar de vorige weergavestatus.
